ВЫТЯЖНЫЕ ЗАКЛЕПКИ (АЛЮМИНИЙ, СТАЛЬ, НЕРЖАВЕЮЩАЯ СТАЛЬ, МЕДЬ)

Вытяжные заклепки это крепежный элемент предназначенный для прочного и устойчивого к вибрации соединению листовых материалов.

Вытяжная заклепка состоит из корпуса заклепки «гильзы» и сердечника. Корпус заклепки и сердечник могут быть изготовлены из различных материалов: алюминиевые сплавы, сталь с антикоррозийным покрытием, нержавеющая сталь, медь. Так же корпус заклепки различается формой бортика стандартный, потайной и увеличенный.

Рисунок 1. Основные виды бортика вытяжной заклепки.

Область применения. Применяться вытяжные заклепки должны в соответствии со своими характеристиками, при подборе заклепки необходимо учитывать максимальную и минимальную толщину соединяемого материала, допустимые нагрузки на срез и разрыв, диаметр отверстия под заклепку должен превышать диаметр заклепки но не более чем на 0,2мм. Материал из которого изготовлен корпус и сердечник заклепки подбирается в зависимости от условий в которых будет в последствии эксплуатироваться заклепочное соединение.

Монтаж вытяжных заклепок выполняется специальным заклепочным инструментом. В процессе монтажа заклепка устанавливается в заранее подготовленное отверстие далее при помощи «заклепочника» стержень заклепки вытягиваясь сжимает корпус заклепки который в свою очередь захватывает основание стрежня заклепки и создает с обратной стороны прочный упор, выступающая часть стержня удаляется автоматически. Процесс монтажа вытяжной заклепки может проводится одним человеком при доступе к соединяемым материалам только с одной стороны.

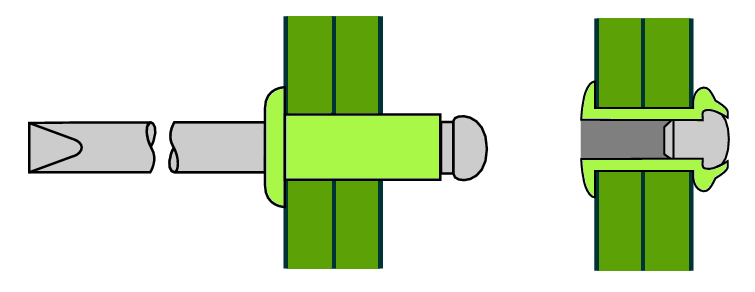

Рисунок 2. Монтаж вытяжной заклепки.

Демонтаж вытяжных заклепок. Для демонтажа вытяжной заклепки необходимо сверлом того же диаметра что и отверстие под заклепку высверлить и после чего удалить бортик заклепки, если диаметр отверстия не известен то его можно определить по каталогу производителя предварительно замерив диаметр бортика заклепки. Далее оставшуюся в отверстии часть заклепки выбивают пуансоном. Если в процесс демонтажа проведен правильно, то отверстие не деформируется и возможна повторная установка вытяжной заклепки того же диаметра.

  • Заклепка вытяжная стандартная, стандартный бортик

    Заклепка вытяжная стандартная, стандартный бортик

    Материал заклепки: Алюминий (гильза заклепки) + Оцинкованная сталь (стержень заклепки). Вытяжная заклепка состоит из корпуса заклепки «гильзы» и сердечника. Корпус заклепки и сердечник могут быть изготовлены из различных материалов.

  • Заклепка вытяжная стандартная, потайной бортик

    Заклепка вытяжная стандартная, потайной бортик

    Материал заклепки: Алюминий (гильза заклепки) + Оцинкованная сталь (стержень заклепки). Применяться вытяжные заклепки должны в соответствии со своими характеристиками, при подборе заклепки необходимо учитывать максимальную и минимальную толщину соединяемого материала.

  • Заклепка вытяжная стандартная, широкий бортик

    Заклепка вытяжная стандартная, широкий бортик

    Материал заклепки: Алюминий (гильза заклепки) + Оцинкованная сталь (стержень заклепки). Материал из которого изготовлен корпус и сердечник заклепки подбирается в зависимости от условий в которых будет в последствии эксплуатироваться заклепочное соединение.

  • Заклепка вытяжная стандартная, стандартный бортик

    Заклепка вытяжная стандартная, стандартный бортик

    Материал заклепки: Алюминий (гильза заклепки) + Нержавеющая сталь (стержень заклепки). Вытяжная заклепка состоит из корпуса заклепки «гильзы» и сердечника. Корпус заклепки и сердечник могут быть изготовлены из различных материалов.

  • Заклепка вытяжная стандартная, стандартный бортик

    Заклепка вытяжная стандартная, стандартный бортик

    Материал заклепки: Алюминий AlMg2 (гильза заклепки) + AlMg5 (стержень заклепки). Применяться вытяжные заклепки должны в соответствии со своими характеристиками, при подборе заклепки необходимо учитывать максимальную и минимальную толщину соединяемого материала.

  • Заклепка вытяжная рифленая, стандартный бортик

    Заклепка вытяжная рифленая, стандартный бортик

    Материал заклепки: Алюминий (гильза заклепки) + Оцинкованная сталь (стержень заклепки). Материал из которого изготовлен корпус и сердечник заклепки подбирается в зависимости от условий в которых будет в последствии эксплуатироваться заклепочное соединение.

  • Заклепка вытяжная лепестковая, стандартный бортик

    Заклепка вытяжная лепестковая, стандартный бортик

    Материал заклепки: Алюминий (гильза заклепки) + Оцинкованная сталь (стержень заклепки). Применяться вытяжные заклепки должны в соответствии со своими характеристиками, при подборе заклепки необходимо учитывать максимальную и минимальную толщину соединяемого материала.

  • Заклепка вытяжная лепестковая, широкий бортик

    Заклепка вытяжная лепестковая, широкий бортик

    Материал заклепки: Алюминий (гильза заклепки) + Оцинкованная сталь (стержень заклепки). Вытяжная заклепка состоит из корпуса заклепки «гильзы» и сердечника. Корпус заклепки и сердечник могут быть изготовлены из различных материалов.

  • Заклепка вытяжная распорная, стандартный бортик

    Заклепка вытяжная распорная, стандартный бортик

    Материал заклепки: Алюминий (гильза заклепки) + Оцинкованная сталь (стержень заклепки). Применяться вытяжные заклепки должны в соответствии со своими характеристиками, при подборе заклепки необходимо учитывать максимальную и минимальную толщину соединяемого материала.

  • Заклепка вытяжная многозажимная, стандартный бортик

    Заклепка вытяжная многозажимная, стандартный бортик

    Материал заклепки: Алюминий (гильза заклепки) + Оцинкованная сталь (стержень заклепки). Вытяжная заклепка состоит из корпуса заклепки «гильзы» и сердечника. Корпус заклепки и сердечник могут быть изготовлены из различных материалов.

  • Заклепка вытяжная многозажимная, потайной бортик

    Заклепка вытяжная многозажимная, потайной бортик

    Материал заклепки: Алюминий (гильза заклепки) + Оцинкованная сталь (стержень заклепки). Материал из которого изготовлен корпус и сердечник заклепки подбирается в зависимости от условий в которых будет в последствии эксплуатироваться заклепочное соединение.

  • Заклепка вытяжная многозажимная, широкий бортик

    Заклепка вытяжная многозажимная, широкий бортик

    Материал заклепки: Алюминий (гильза заклепки) + Оцинкованная сталь (стержень заклепки). Вытяжная заклепка состоит из корпуса заклепки «гильзы» и сердечника. Корпус заклепки и сердечник могут быть изготовлены из различных материалов.

  • Заклепка вытяжная многозажимная, стандартный бортик

    Заклепка вытяжная многозажимная, стандартный бортик

    Материал заклепки: Алюминий (гильза заклепки) + Нержавеющая сталь (стержень заклепки). Вытяжная заклепка состоит из корпуса заклепки «гильзы» и сердечника. Корпус заклепки и сердечник могут быть изготовлены из различных материалов.

  • Заклепка вытяжная закрытая, стандартный бортик

    Заклепка вытяжная закрытая, стандартный бортик

    Материал заклепки: Алюминий (гильза заклепки) + Оцинкованная сталь (стержень заклепки). Вытяжная заклепка состоит из корпуса заклепки «гильзы» и сердечника. Корпус заклепки и сердечник могут быть изготовлены из различных материалов.

  • Заклепка вытяжная закрытая, стандартный бортик

    Заклепка вытяжная закрытая, стандартный бортик

    Материал заклепки: Алюминий (гильза заклепки) + Оцинкованная сталь (стержень заклепки). Вытяжная заклепка состоит из корпуса заклепки «гильзы» и сердечника. Корпус заклепки и сердечник могут быть изготовлены из различных материалов.

Вытяжные заклепки это крепежный элемент предназначенный для прочного и устойчивого к вибрации соединению листовых материалов.

Вытяжная заклепка состоит из корпуса заклепки «гильзы» и сердечника. Корпус заклепки и сердечник могут быть изготовлены из различных материалов: алюминиевые сплавы, сталь с антикоррозийным покрытием, нержавеющая сталь, медь. Так же корпус заклепки различается формой бортика стандартный, потайной и увеличенный.

Рисунок 1. Основные виды бортика вытяжной заклепки.

Область применения. Применяться вытяжные заклепки должны в соответствии со своими характеристиками, при подборе заклепки необходимо учитывать максимальную и минимальную толщину соединяемого материала, допустимые нагрузки на срез и разрыв, диаметр отверстия под заклепку должен превышать диаметр заклепки но не более чем на 0,2мм. Материал из которого изготовлен корпус и сердечник заклепки подбирается в зависимости от условий в которых будет в последствии эксплуатироваться заклепочное соединение.

Монтаж вытяжных заклепок выполняется специальным заклепочным инструментом. В процессе монтажа заклепка устанавливается в заранее подготовленное отверстие далее при помощи «заклепочника» стержень заклепки вытягиваясь сжимает корпус заклепки который в свою очередь захватывает основание стрежня заклепки и создает с обратной стороны прочный упор, выступающая часть стержня удаляется автоматически. Процесс монтажа вытяжной заклепки может проводится одним человеком при доступе к соединяемым материалам только с одной стороны.

Рисунок 2. Монтаж вытяжной заклепки.

Демонтаж вытяжных заклепок. Для демонтажа вытяжной заклепки необходимо сверлом того же диаметра что и отверстие под заклепку высверлить и после чего удалить бортик заклепки, если диаметр отверстия не известен то его можно определить по каталогу производителя предварительно замерив диаметр бортика заклепки. Далее оставшуюся в отверстии часть заклепки выбивают пуансоном. Если в процесс демонтажа проведен правильно, то отверстие не деформируется и возможна повторная установка вытяжной заклепки того же диаметра.
