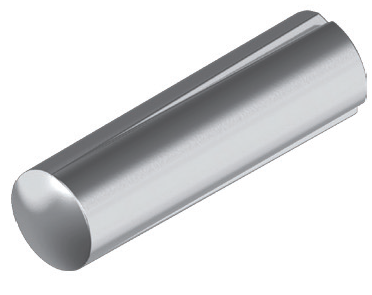

Нержавеющий конический штифт, насеченный по всей длине DIN 1471

Конические штифты DIN 1471 насеченные по всей длине – применяются для неподвижного соединения деталей друг относительно друга. Используются в машиностроении и приборостроении. Представленные конические штифты имеют стандартную для машиностроения конусность: 1:50, и составляющую 0,25 – 1 мм, при длине изделия без учета конуса 6 – 60 мм. Применение насечек и конуса делает извлечение его легким, а использования – многократным. При этом даже повторный монтаж в то же отверстие не снижается точность позиционирования деталей и надежность крепления элементов.

Конические штифты DIN 1471 насеченные по всей длине используют в оборудовании, которое подвергается легким и средним нагрузкам. Кроме того, они могут применяться в качестве закладных крепежных деталей в мебельной промышленности для производства фурнитуры и различных декоративных аксессуаров.

Материалом изготовления изделия является высококачественная нержавеющая сталь марок А2 и А4, что позволяет использовать крепеж не только при высокой влажности, но и в агрессивных средах в химической промышленности.

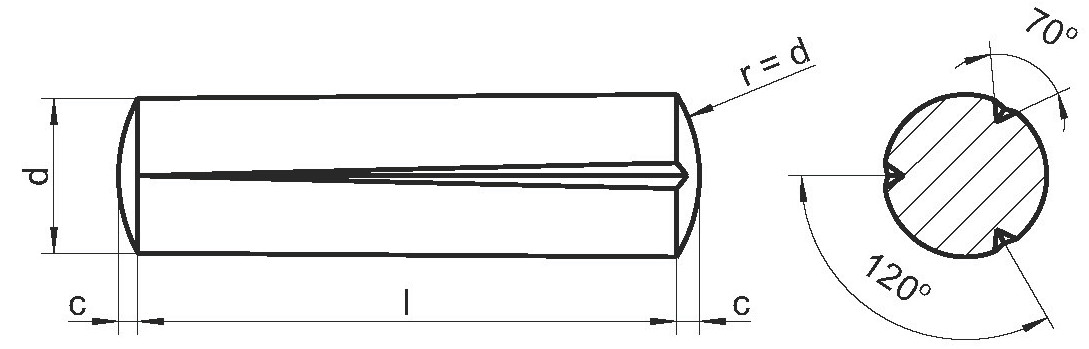

Насечки расположены на поверхности цилиндра равномерно на расстоянии 120° друг от друга. Угол насечки составляет 70°, его глубина зависит от радиуса цилиндра самого изделия 3 – 6 мм.

Аналоги: ISO 8744

Таблица характеристик DIN 1471:
