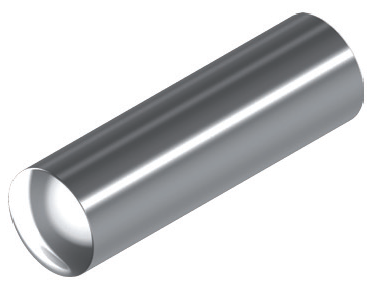

Нержавеющий цилиндрический незакалённый штифт DIN 7 поле допуска m6


Купить данный товар "Нержавеющий цилиндрический незакалённый штифт DIN 7 поле допуска m6" оптом и в розницу Вы можете в нашем магазине в г.Тольятти, по адресу: ул. Обводное шоссе, 3Г., а так же в городах: Самара, Ульяновск, Димитровград, Сызрань. Вы можете заказать данный товар с доставкой транспортной компанией в любой регион РФ.

Цилиндрические незакалённые штифты DIN 7 поле допуска m6 – цилиндрическая деталь со скруглёнными концами высотой 0,15-3 мм для более удобного монтажа, что позволяет не делать тщательного развёртывания крепежного отверстия. Метиз используют для соединения деталей, которые в процессе эксплуатации подвергаются незначительным нагрузкам. Обычно это изделия на осях или валах. Как стопорный элемент применяется в рабочих узлах насосного оборудования в машино- и приборостроении.

Устанавливают цилиндрические незакалённые штифты DIN 7 поле допуска m6 следующим образом. Несколько деталей, которые требуют надежной, неподвижной, друг относительно друга, фиксации плотно складывают вместе в проектное положение. Высверливают отверстие точно по диаметру крепежа. Для более быстрого и удобного монтажа производится развертывание краев отверстия. Метиз забивается в отверстие скрепляя все детали силой трения поверхности.

Изделия изготовлены из нержавеющей стали марки А2 или А4. При выборе цилиндрических штифтов DIN 7 обратите внимание, что стандарт DIN указывает длину представленного изделия 2 – 80 мм, без учета выступов на торцах, как это указано на чертеже. Диаметр штифта составляет 1-20 мм с полем допуска m6.

Аналоги: ГОСТ 3128-70, ISO 2338

Таблица характеристик DIN 7:

c 0.15 0.23 0.3 0.4 0.45 0.6 0.75 0.9 1.2 1.5 1.8 2.5 3
r 1 1.6 2 2.5 3 4 5 6 8 10 12 16 20



Длина / d1 1 1.5 2 2.5 3 4 5 6 8 10 12 16 20
2 A1 A4 A1 A4
3 A1 A4 A1 A4
4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
5 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
6 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
8 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
10 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
12 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
14 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
16 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
18 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
20 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
24   A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
28   A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
30     A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
32     A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
36         A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
40         A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
45           A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
50           A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
55           A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
60           A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
70           A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
80             A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
90             A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
80                 A1 A4 A1 A4 A1 A4 A1 A4 A1 A4
