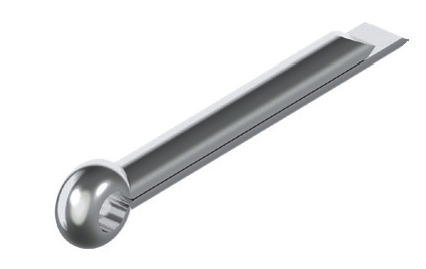

Нержавеющий шплинт DIN 94


Купить данный товар "Нержавеющий шплинт DIN 94" оптом и в розницу Вы можете в нашем магазине в г.Тольятти, по адресу: ул. Обводное шоссе, 3Г., а так же в городах: Самара, Ульяновск, Димитровград, Сызрань. Вы можете заказать данный товар с доставкой транспортной компанией в любой регион РФ.

Область применения: Разводной шплинт предназначен для ограничения скольжения или вращения различных деталей, таких как муфта, гайка, втулка и т. д. Используют в машиностроении и на различных заводах.

Описание и особенности: Изготавливается из стали и имеет вид стержня изогнутого наподобие петли овальной формы, один конец петли немного короче другого. Крепеж может быть использован единожды и предназначен для не сильно нагруженных сопряженных деталей.

Аналоги: ГОСТ 397-79, ISO 1234

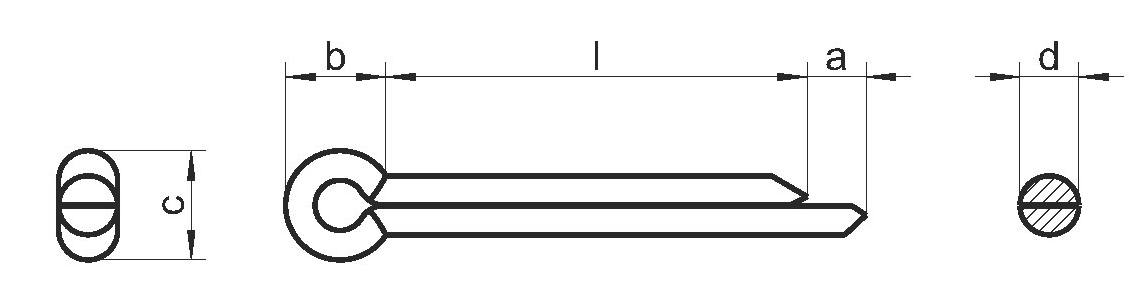

Таблица характеристик DIN 94:

a 0.8 1.25 1.25 1.25 1.25 1.6 2 2 2 2 2 3.2
b ≈ 3 3 3.2 4 5 6.4 8 10 12.6 16 20 26
c 1.6 1.7 2.4 3.2 4 5.1 6.5 8 10.3 13.1 16.6 21.7
d min. 0.8 0.9 1.3 1.7 2.1 2.7 3.5 4.4 5.7 7.3 9.3 12.1
d max. 0.9 1 1.4 1.8 2.3 2.9 3.7 4.6 5.9 7.5 9.5 12.4



Длина / Ø 1 1.2 1.6 2 2.5 3.2 4 5 6.3 8 10 13
6 A2 A4 A2 A4 A2 A4 A2 A4
8 A2 A4 A2 A4 A2 A4 A2 A4
10 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
12 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
14 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
16 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
18 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
20 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
22 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
25 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
28 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
32 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
36 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
40 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
45 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
50     A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
56           A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
63           A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
71           A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
80           A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
90             A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
100             A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
112                 A2 A4 A2 A4 A2 A4 A2 A4
125                 A2 A4 A2 A4 A2 A4 A2 A4
140                 A2 A4 A2 A4 A2 A4 A2 A4
