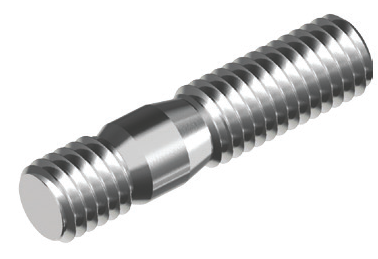

Нержавеющая шпилька с ввинчиваемым концом ~ 1d DIN 938


Купить данный товар "Нержавеющая шпилька с ввинчиваемым концом ~ 1d DIN 938" оптом и в розницу Вы можете в нашем магазине в г.Тольятти, по адресу: ул. Обводное шоссе, 3Г., а так же в городах: Самара, Ульяновск, Димитровград, Сызрань. Вы можете заказать данный товар с доставкой транспортной компанией в любой регион РФ.

Нержавеющая шпилька DIN 938 с ввинчиваемым концом применяется в качестве центрирующего крепежа для закрепления деталей, которые имеют сквозные отверстия. Присоединение производится к конструкциям или деталям, которые имеют резьбовые отверстия. В основание монтируется ввинчиваемая часть шпильки. Присоединяемый элемент насквозь одевается на свободный конец шпильки и притягивается гайкой.

Классическим примером таких узлов является крепление фланца к основанию любого типа: ответной части задвижки, вентиля и т.п.

В стандартном исполнении такой метиз имеет следующие пропорции:

  • длина ввинчиваемой части шпильки равняется диаметру резьбы,
  • толщина безрезьбовой части так же может равняться диаметру резьбы метиза, как по всей длине, так и только в центральной части.

Наиболее востребованным изделием является нержавеющая шпилька DIN 938 с ввинчиваемым концом длиной от 16 до 130 мм и диаметром резьбы от М6 до М30. Длина ввинчиваемой части составляет соответственно 6-30 мм. При этом длина гаечной части может составлять от 18 до 66 мм при пропорции менее 1,25 диаметра и от 24 до 72 мм при пропорции более 1,25 диаметра.

Материалом изготовления служит нержавеющая сталь марок А2 или А4.

Аналоги: ГОСТ 22033-76

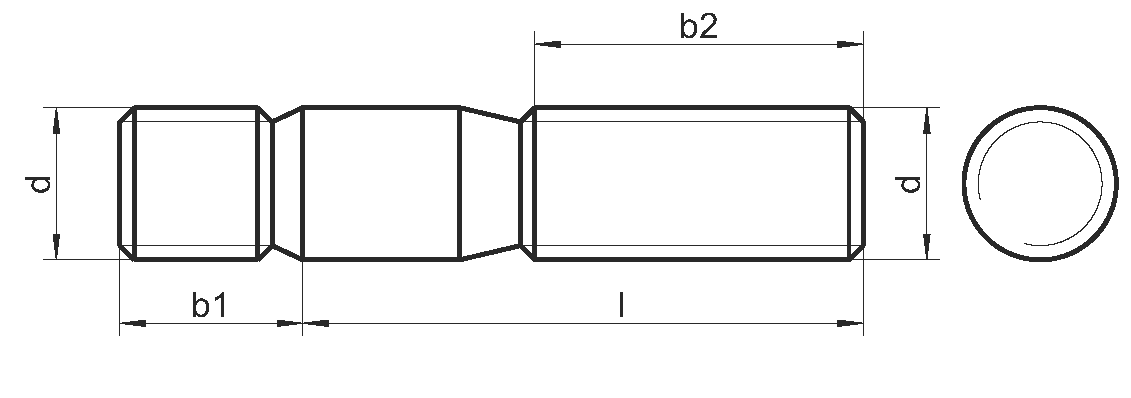

Таблица характеристик DIN 938:

b2 (l≤125) 18 22 26 30 38 46 54 66
b2 (l>125) 24 28 32 36 44 52 60 72
b1 6 8 10 12 16 20 24 30



Длина / d M6 M8 M10 M12 M16 M20 M24 M30
16 A2 A4 A2 A4
20 A2 A4 A2 A4 A2 A4 A2 A4
25 A2 A4 A2 A4 A2 A4 A2 A4
30 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
35 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
40 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
45 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
50 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
55 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
60 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
65   A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
70   A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
75   A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
80   A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
85   A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
90   A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
95   A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
100   A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
110   A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
120   A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
130       A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
