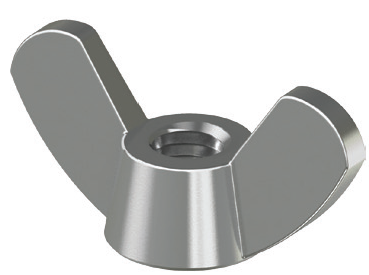

Нержавеющая гайка-барашек AF американский тип DIN 315

Гайки-барашки DIN 315 AF американский тип – изделие применяют для крепления разборных соединений, которые вследствие особенностей эксплуатации должны подвергаться периодической и частой разборке для обслуживания. Крепеж имеет форму усеченного конуса. Опорная база гайки, диаметром от 6,8 до 29,3 мм, обеспечивает более плотное прилегание к прикрепляемому элементу и позволяет избежать повреждения поверхности мягких деталей. Лепестки с двух сторон корпуса имеют форму вытянутой трапеции (американский тип). Высота их крайней точки над основанием от 8,8 до 31,2 мм при толщине лепестка от 1,2 до 7,2 мм. В сочетании с материалом изготовления – высоколегированной нержавеющей сталью марки А2 или А4 – конструкция гайки позволяет прикладывать значительные усилия для закручивания и откручивания крепежа, не опасаясь его деформации. Основное предназначение лепестков – обеспечить быструю разборку и последующую сборку крепёжного узла вручную, без использования специальных инструментов.

Гайки-барашки DIN 315 AF американский тип имеют внутренний диаметр резьбы М3 – М20. Высота усеченного конуса корпуса изделия изменяется в пределах 2,4 – 12,2 мм. Общая ширина изделия, включая барашки 15,3 – 66,5 мм. При его выборе следует учитывать особенности эксплуатации и размещение крепежного узла, чтобы ограниченное пространство не блокировало свободное вращение гайки.

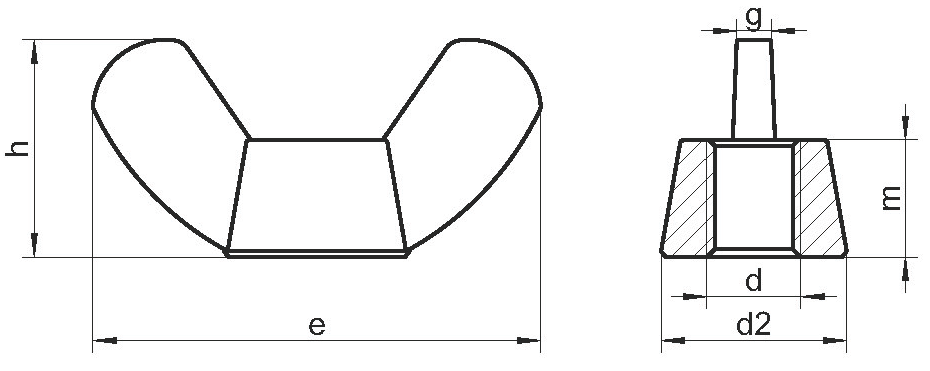

Таблица характеристик DIN 315 AF:
