ГОСТ 11532-93 Гайки для болтов рельсовых стыков железнодорожного пути

Дата введения 01.01.95

Настоящий стандарт распространяется на гайки классов точности В и С к болтам диаметрами М22, М24 и М27, применяемым для скрепления стыков железнодорожных рельсов.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

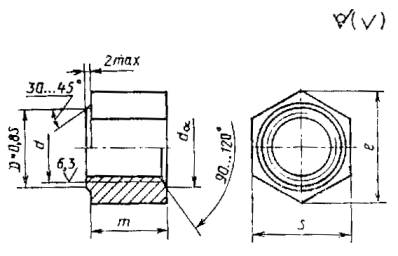

1.1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

Исполнение 1 (класс точности С)

Исполнение 2 (класс точности В)

Таблица

Примеры условного обозначения

Гайка исполнения 1, класса точности С, диаметром резьбы d = 24 мм, с крупным шагом резьбы, с полем допуска 7Н, класса прочности 5: Гайка СМ24 - 7Н.5 ГОСТ 11532-93

То же, исполнения 2, класса точности В: Гайка В2М24 - 7Н.5 ГОСТ 11532-93

2 . ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Гайка должна изготовляться в соответствии с требованиями настоящего стандарта и ГОСТ 1759.0 .

2.2. Механические свойства гаек должны соответствовать классу прочности 5 или 8 по ГОСТ 1759.5 .

2.3. Резьба - по ГОСТ 24705 .

2.4. Поле допуска 7Н - по ГОСТ 16093 , допускается поле допуска 7 G .

2.5. В гайках исполнения 1 допускается утяжка металла, приводящая к местному уменьшению высоты ребер не более 3 мм.

2.6. Допускается изготовление гаек исполнения 2 без фаски под углом 30° на одном из ее торцев, а также с венчиком с одного торца толщиной не более 3 мм.

2.7. Допуск отклонений формы и расположения поверхностей - по ГОСТ 1759.1.

2.8. Допускаемые дефекты поверхности - по ГОСТ 1759.3.

2.9. Масса гаек указана в приложении.

2.10. На одной из опорных поверхностей гаек класса прочности 8 должна наноситься буква - «П».

2.11. Упаковка гаек и маркировка тары - по ГОСТ 18160 .

Теоретическая масса 1000 гаек для болтов, кг
