ГОСТ 18126-94 Болты и гайки с диаметром резьбы свыше 48 мм

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.302-88 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля

ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 9.306-85 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения

ГОСТ 380-94 Сталь углеродистая обыкновенного качества. Марки

ГОСТ 977-88 Отливки стальные. Общие технические условия

ГОСТ 1050-88 Прокат сортовой, калиброванный со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 2904-91 Основные нормы взаимозаменяемости. Метки на деталях с левой резьбой

ГОСТ 4543-71 Прокат из легированной конструкционной стали. Технические условия

ГОСТ 5632-72 Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки

ГОСТ 8479-70 Поковки из конструкционной углеродистой и легированной стали. Общие технические условия

ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю

ГОСТ 9013-59 Металлы. Метод измерения твердости по Роквеллу

ГОСТ 12414-94 Концы болтов, винтов и шпилек. Размеры

ГОСТ 16093-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 17769-83 Изделия крепежные. Правила приемки

ГОСТ 18160-72 Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение

ГОСТ 20072-74 Сталь теплоустойчивая. Технические условия

ГОСТ 24643-81 Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения

ГОСТ 24705-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ 27148-86 Изделия крепежные. Выход резьбы. Сбеги, недорезы и проточки. Размеры

Основные параметры и размеры

По конструкции и размерам болты и гайки должны соответствовать требованиям, установленным в стандартах на продукцию.

Допуски формы и расположения поверхностей болтов и гаек по ГОСТ 24643:

- допуск симметричности шестигранника (размер «под ключ») относительно оси стержня болта или относительно оси резьбы гайки (для изделий класса точности А), допуск перпендикулярности опорной поверхности головки болтов относительно оси стержня, допуск соосности резьбы относительно оси стержня болта, допуск пересечения осей отверстия под шплинт и резьбы болта, допуск симметричности шлицев корончатой гайки относительно оси резьбы - по 14-й степени точности;

- допуск симметричности шестигранника (размер «под ключ») относительно оси стержня болта или относительно оси резьбы гайки (для изделий класса точности В), допуск перпендикулярности опорной поверхности гайки относительно оси резьбы - по 15-й степени точности.

Резьба болтов и гаек по ГОСТ 24705, поля допусков резьбы: болтов - 6g, гаек - 6Н по ГОСТ 16093.

Концы болтов - по ГОСТ 12414.

Сбеги, недорезы - по ГОСТ 27148.

Схема условного обозначения болтов и гаек дана в приложении А

У болтов и гаек допускаются:

- фаски на опорной поверхности болтов под углом не более 15°;

- отсутствие концевой фаски на стержнях накатанных изделий;

- скругление ребер шестигранника, не выводящее диаметр описанной окружности за предельное отклонение;

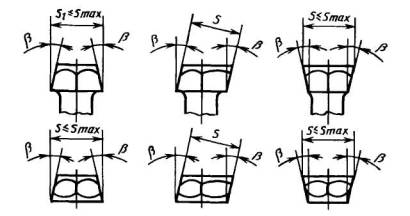

- уклон граней (угол β на рисунке 1) не более:

30' - для изделий класса точности А

1° - для изделий класса точности В.

Примечание - Уклон граней не должен выводить размер «под ключ» за предельные отклонения.

Рисунок 1

- косой срез стержня шириной (С на рисунке 2) не более одного шага резьбы.

Рисунок 2

Таблица 1

Болты и гайки должны изготовляться с одним из видов покрытий по таблице 2 или без покрытий.

Таблица 2

Допускается применять другие виды покрытий - по ГОСТ 9.303.

Таблица 3

Расположение прорезей корончатых и прорезных гаек контролируют калибром, резьба которого выполнена по размерам проходного резьбового калибра проверяемой гайки, а диаметр штифта равен диаметру шплинта (рисунок 3).

Рисунок 3

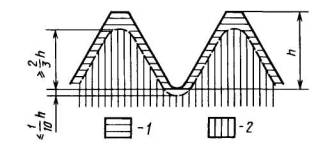

Измерение глубины обезуглероженного слоя производится на микрошлифе. При этом общая величина обезуглероживания не должна превышать 1/2 высоты номинального профиля резьбы на вершине и 1/10 высоты номинального профиля резьбы во впадине (рисунок 4).

1 - полностью или частично обезуглероженная зона;

2 - необезуглероженная зона

Рисунок 4

Условное обозначение болтов и гаек должно записываться по следующей схеме

1 - наименование изделия; 2 - класс точности А; 3 - исполнение 2; 4 - номинальный диаметр резьбы; 5 - мелкий шаг резьбы; 6 - направление резьбы; 7 - поле допуска резьбы; 8 - длина изделия (кроме гаек); 9 - условное обозначение группы материала; 10 - указание о применении спокойной (С) или автоматной (А) стали; 11 - марка материала для групп 02, 04, 11, 21; 12 - виды и толщина покрытия
